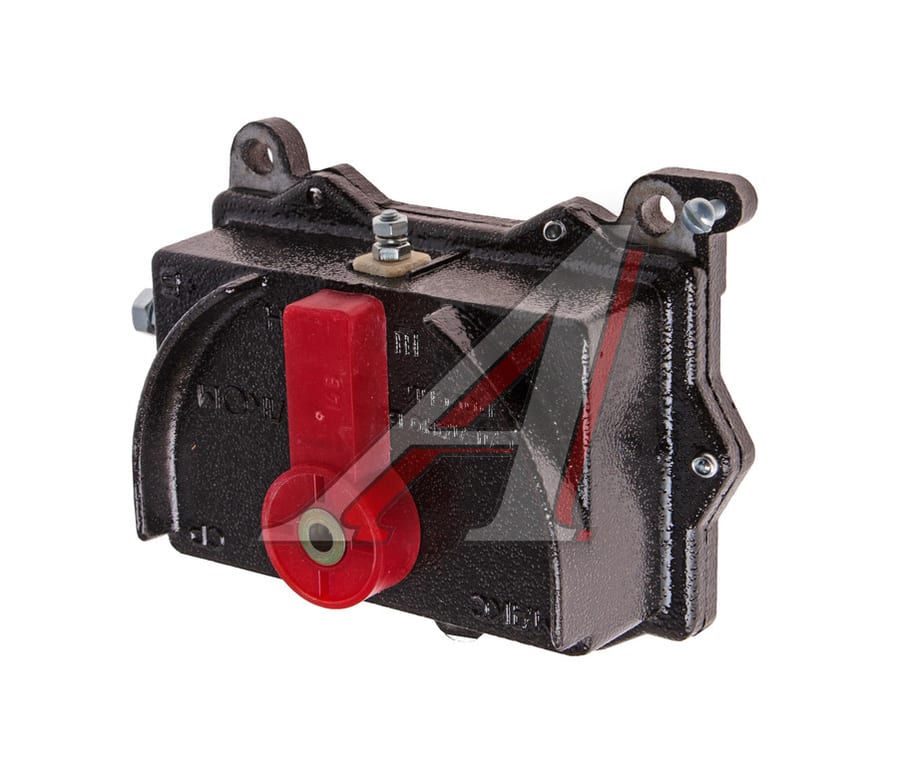

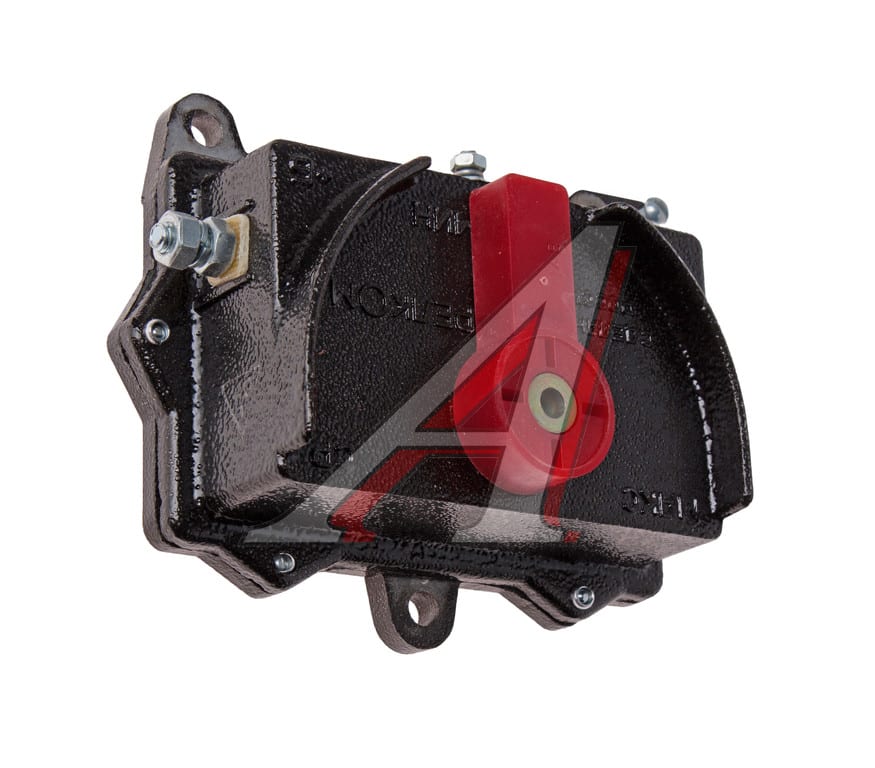

Реле регулятор напряжения УАЗ, ЗИЛ-4331 генератора 12В РЕЛЕЙНАЯ КОМПАНИЯ

1.1 Регулятор напряжения соответствует требованиям ГОСТ 3940-84 и настоящих технических условий. 1.2. Основные параметры и размеры. 1.2.1. Номинальное напряжение - 14 В. 1.2.2 Габаритные и присоединительные размеры должны соответствовать габаритному чертежу РН - 4310.ГЧ, согласованному с основными предприятиями-потребителями. 1.2.3. Степень защиты от проникновения посторонних тел и воды -1.Р67 по ГОСТ 14254-96. 1.2.4. Масса регулятора напряжения -0,4 кг ± 0,05 кг. 1.2.5. Регулятор напряжения сохроняет работоспособность в условиях, оговоренных ГОСТ 15150-69 в диапазоне рабочих температур окружающего воздуха от минус 50 °С до плюс 70 °С. 1.3. Характеристики. 1.3.1. Падение напряжения между выводами "Ш" и "М" регулятора напряжения должно быть не более 1,2 В при токе 1,5 А и температуре окружающей среды плюс 20 °С ± 5 °С. 1.3.2. Регулятор напряжения имеет 3 уровня настройки регулируемого напряжения: 1-й уровень (минимальное напряжение) - 13,5 В ± 0,7 В; 2-й уровень (среднее напряжение) - 14 В ± 0,7 В. 3-й уровень (максимальное напряжение) - 15 В ± 0,7 B Режим настройки - температура окружающего воздуха и регулятора напряжения +20 °С ± 5 °С, частота вращения ротора генератора 3500 мин-1 , ток нагрузки 18 А. Регулятор напряжения выпускается с нижним уровнем настройки. 1.3.3. Отклонение регулируемого напряжения от фактической величины, измеренной в режиме настройки, при изменении тока нагрузки генератора от 5 А до 30 А, частоты вращения ротора генератора от 2500 мин-1 до 7000 мин-12 и температуры окружающей среды от минус 15 °С до +70 °С должно быть не более 1,1 В. При этом величина регулируемого напряжения должна быть не ниже 12 В и не выше 15,5 В. 1.3.4 Требования по электромагнитной совместимости согласно ГОСТ 28751. а) По помехоустойчивости: - испытательный импульс - 5; - степень жесткости - I; - функциональное состояние - Д; б) По уровню собственных помех: - вид собственных помех - 2; - степень эмиссии помех - I 1.3.5 Требования в электромагнитной среде полосы частот от 30 до 1000 мГц согласно ГОСТ Р41.10: а) По помехам, производимых РСО должны соответствовать положению 6.6; б) По устойчивости РСО к воздействию электромагнитного излучения должно соответствовать положению 6.7.
