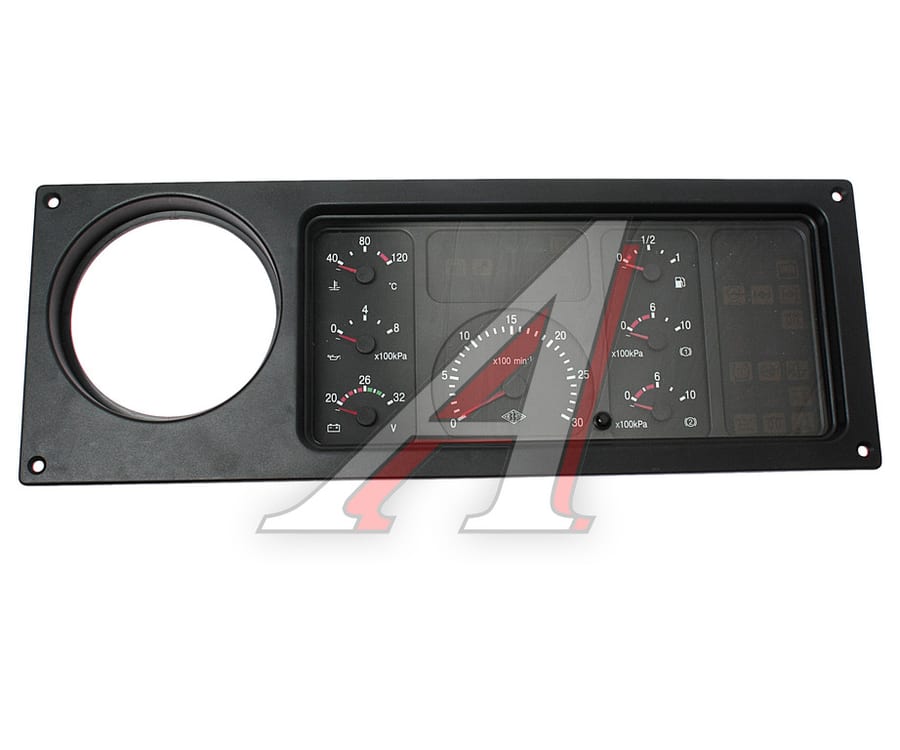

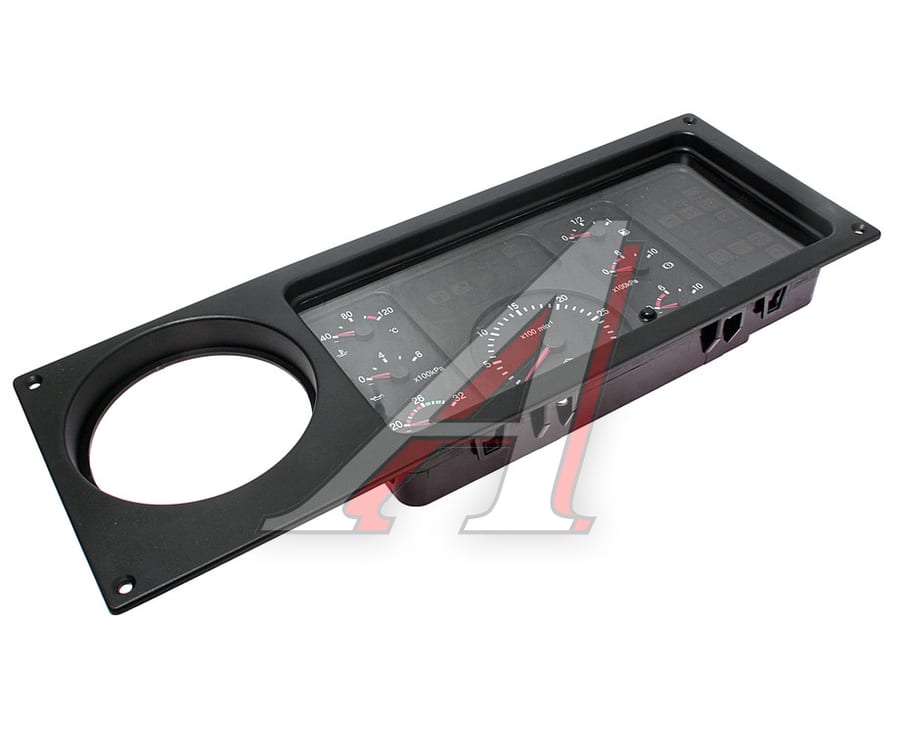

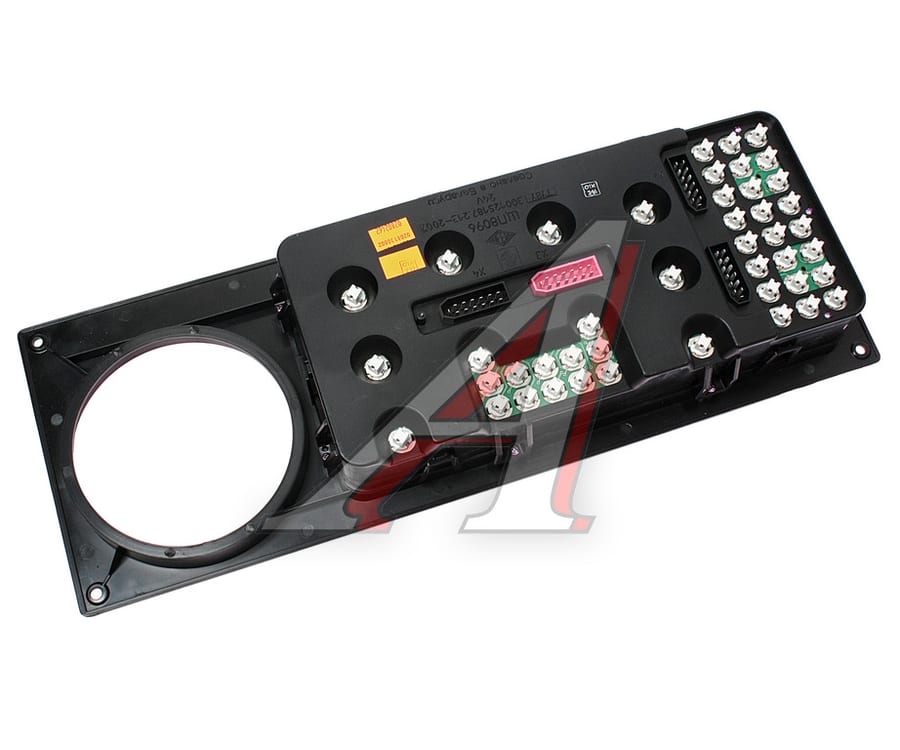

Комбинация приборов МАЗ без спидометра ВЗЭП

Щиток приборов электронно-механический ЩП8096 Назначение: предназначены для визуального контроля эксплуатационных параметров агрегатов и систем автомобилей "МАЗ", а также информирования водителя о нарушении работы или выходе из строя какой-либо системы. Область применения: автомобили МАЗ. Рабочий диапазон температур: -50…60 °С Максимальная потребляемая мощность: не более 70 Вт при напряжении питания 24±0,5 В. Щитки приборов помехоустойчивы к кондуктивным помехам бортовой сети автомобилей и по уровню собственных помех соответствуют требованиям ГОСТ 28751-90. По способу защиты от поражения электрическим током щитки приборов по ГОСТ 12.2.007.0-75 относятся к электробезопасным приборам класса "Ш", в которых защита от поражения электрическим током обеспечивается безопасным, сверхнизким напряжением питания. Диапазон показаний указателей щитков приборов Наименование указателей Контролируемый параметр Диапазон показаний Диапазон показаний по зонам Габаритные размеры, мм Масса, кг зеленая красная Указатель оборотов коленвала двигателя Частота вращения коленчатого вала двигателя, х100 мин-1 0–30 — — 568х206х75 1,5(без панели) Указатель уровня топлива Уровень топлива в баке 0-1 — 0-0,15 Указатель температуры охладающей жидкости Температура охладителя двигателя, °С 40-120 — 100-120 Указатель давления масла в двигателе Давление моторного масла, х100, кПа 0-8 — 0-1 Указатель давления в первом и втором контурах пневмотормозов Давление воздуха в тормозной системе, первый контур, х100, кПа 0-10 — 0-5 Давление воздуха в тормозной системе, второй контур, х100, кПа 0-10 — 0-5 Указатель напряжения бортовой сети Напряжение бортовой сети, В 20-32 26-30 20-26 Использована инфорамция: ОАО «Витебский завод электроизмерительных приборов»
