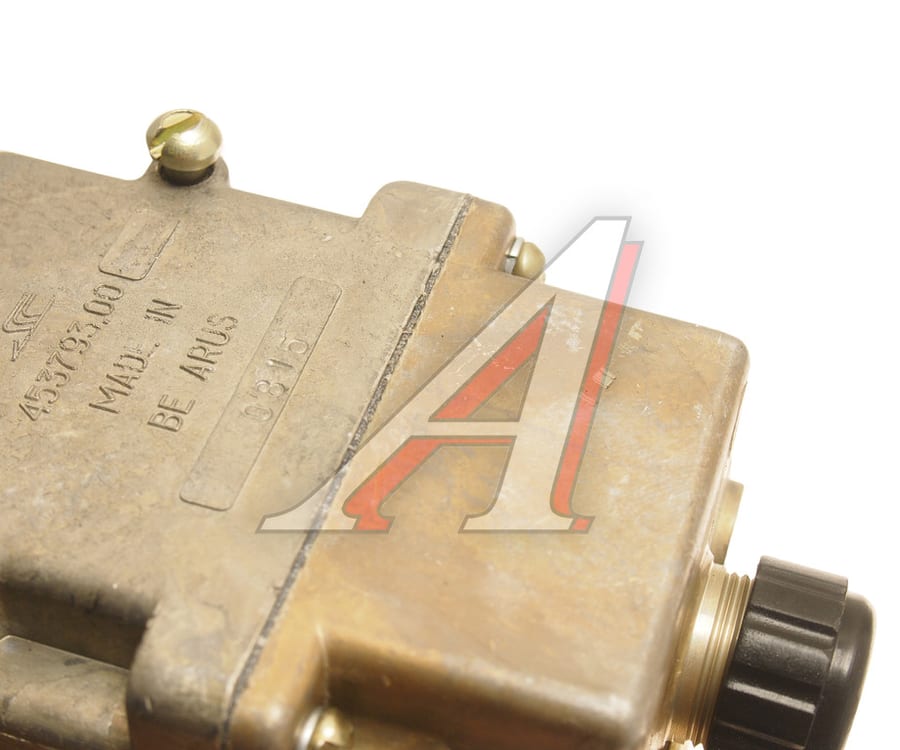

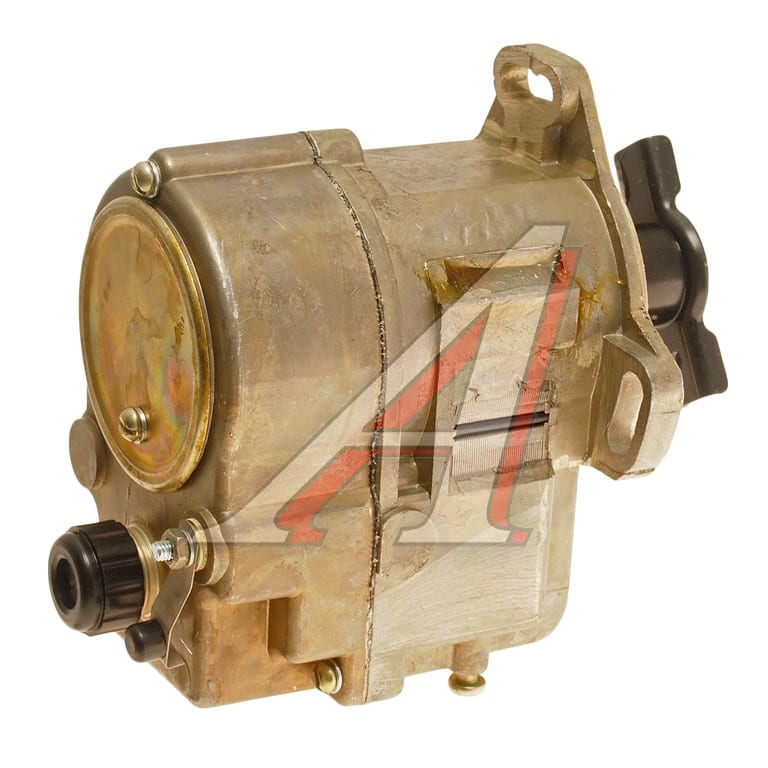

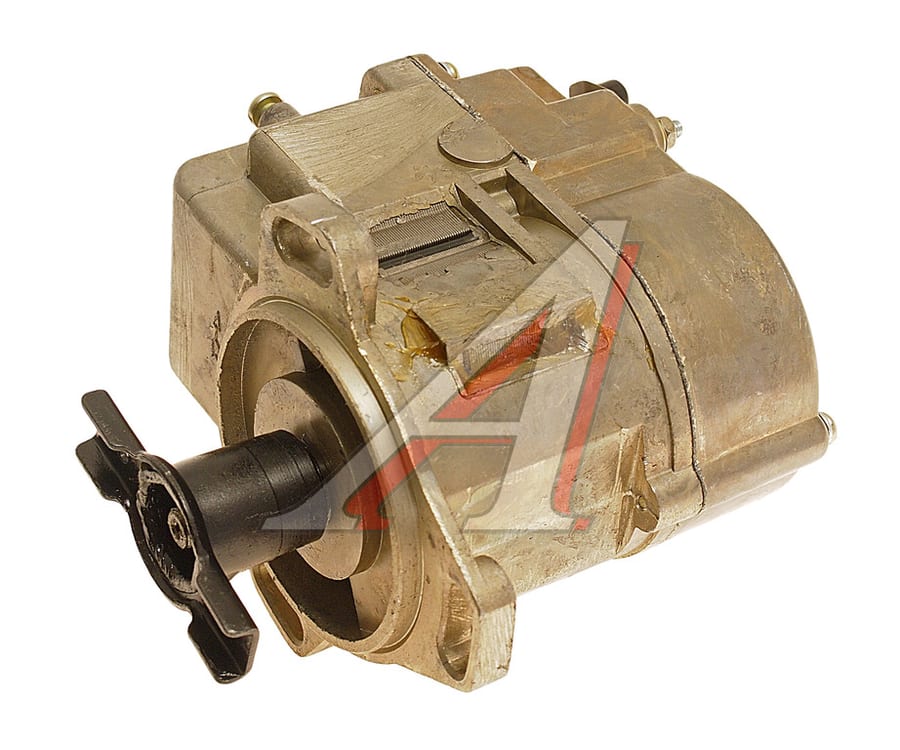

Магнето пускового двигателя (Беларусь) 45.3793 ЗЕНИТ БЕЛОМО

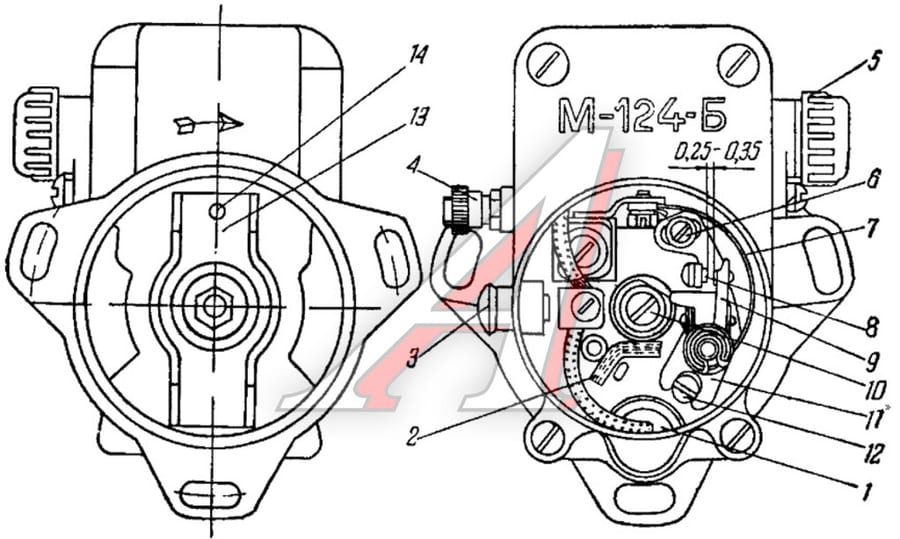

Конструкция магнето М-124Б: 1 - конденсатор; 2 - фитиль; 3 - кнопка ручного выключения зажигания; 4 - клемма дистанционного выключения зажигания; 5 - вывод провода высокого напряжения; 6 - винт крепления стойки; 7 - пружина; 8 - контакт неподвижный; 9 - контакт подвижный; 10 - кулачок; 11 - стойка; 12 - эксцентрик; 13 - полумуфта; 14 - отверстие на полумуфте. Магнето М-124Б - одноискровое, с неизменным моментом искрообразования, правого вращения, с жесткой полумуфтой, имеет выводную клемму 4 для дистанционного выключения зажигания. В крышке магнето расположен прерыватель, вывод высокого напряжения 5 и кнопка 3 ручного выключателя зажигания. Привод магнето осуществляется через жесткую полумуфту 13 от шестерни, на которой имеются пазы под полумуфту. Магнето крепится фланцем с тремя пазами под болты. Поворотом магнето на некоторый угол за счет пазов выставляется угол опережения зажигания (должен быть 27°). Для определения начала размыкания контактов прерывателя (в этот момент проскакивает искра) на полумуфте имеется отверстие 14, которое всегда в этот момент находится в верхнем положении. По нему ориентируются, устанавливая магнето на двигатель и проверяя угол опережения зажигания.
