Комплект ЯМЗ-536 переоборудования ТНВД BOSCH 5340.1111008 на ТНВД ЯЗДА 53676.1111008 АВТОДИЗЕЛЬ

Применяемость справочная. Перед покупкой проверьте по VIN — запросить проверку.

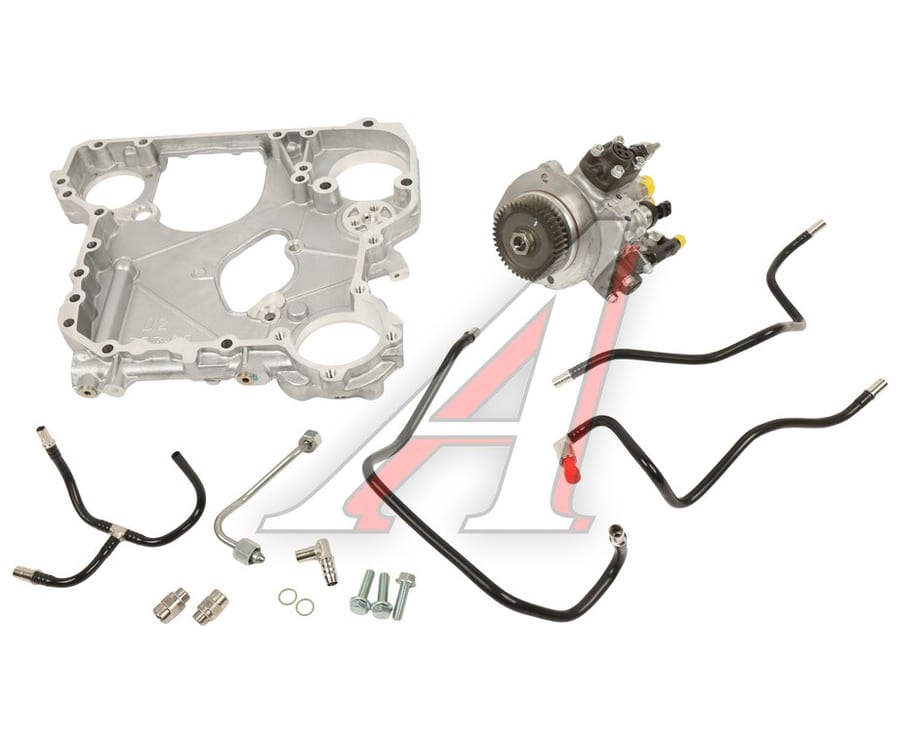

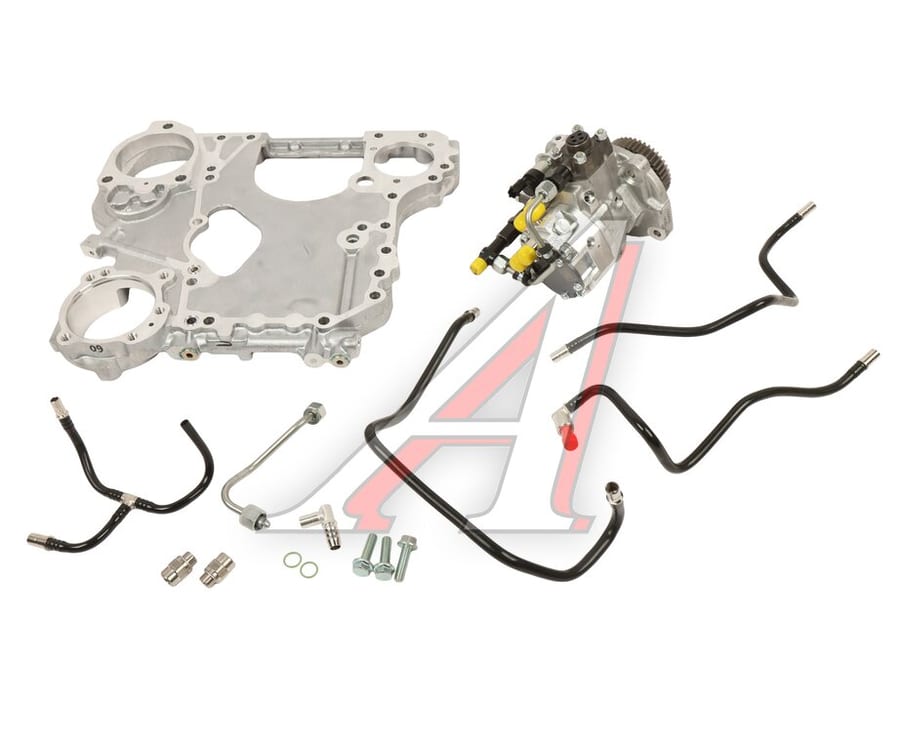

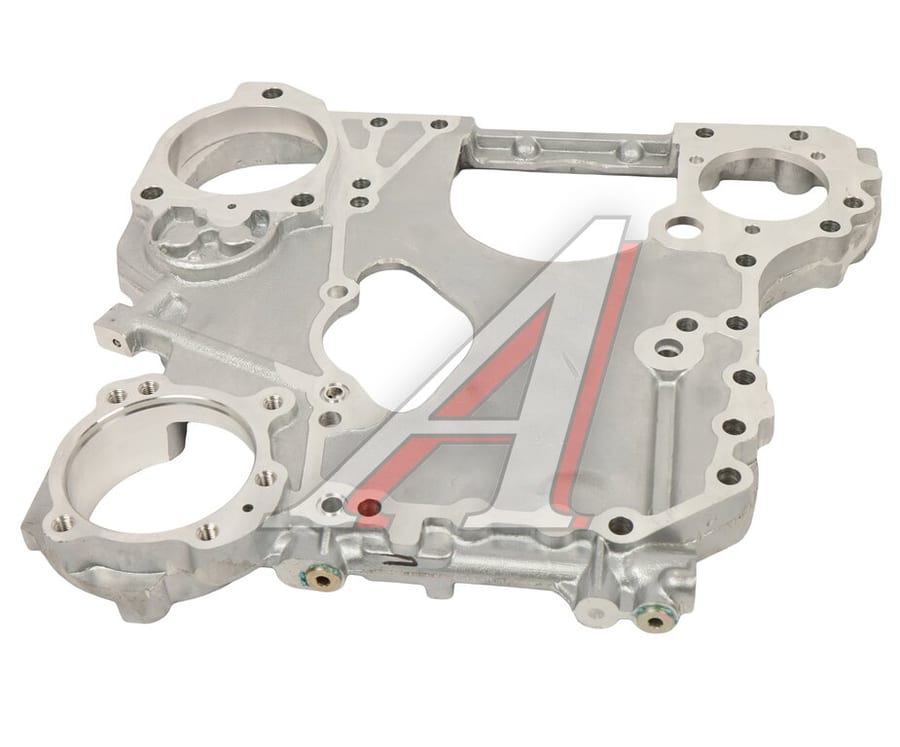

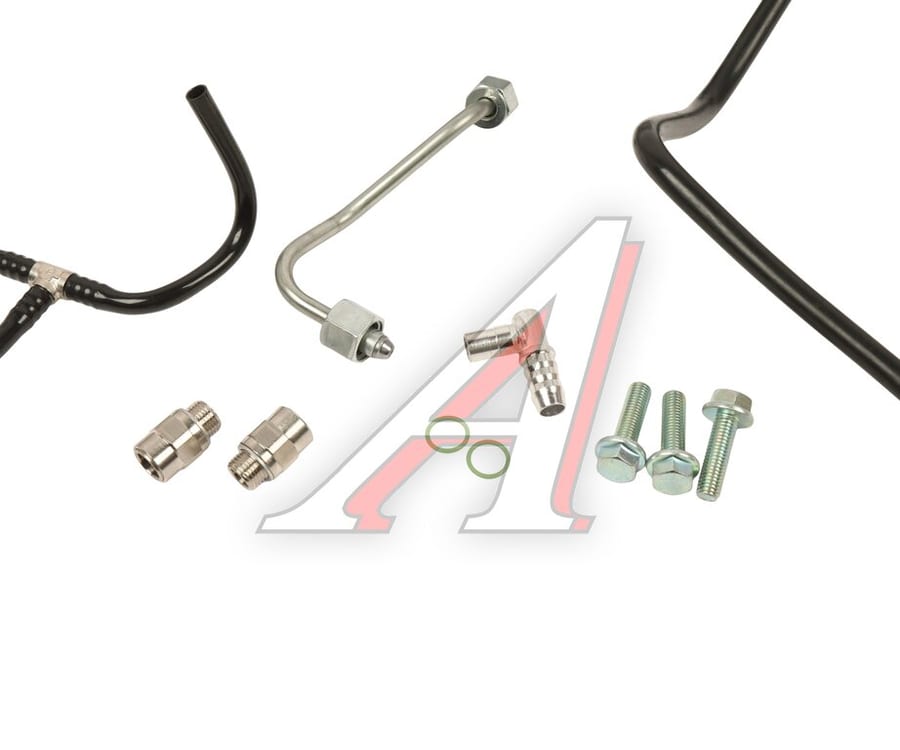

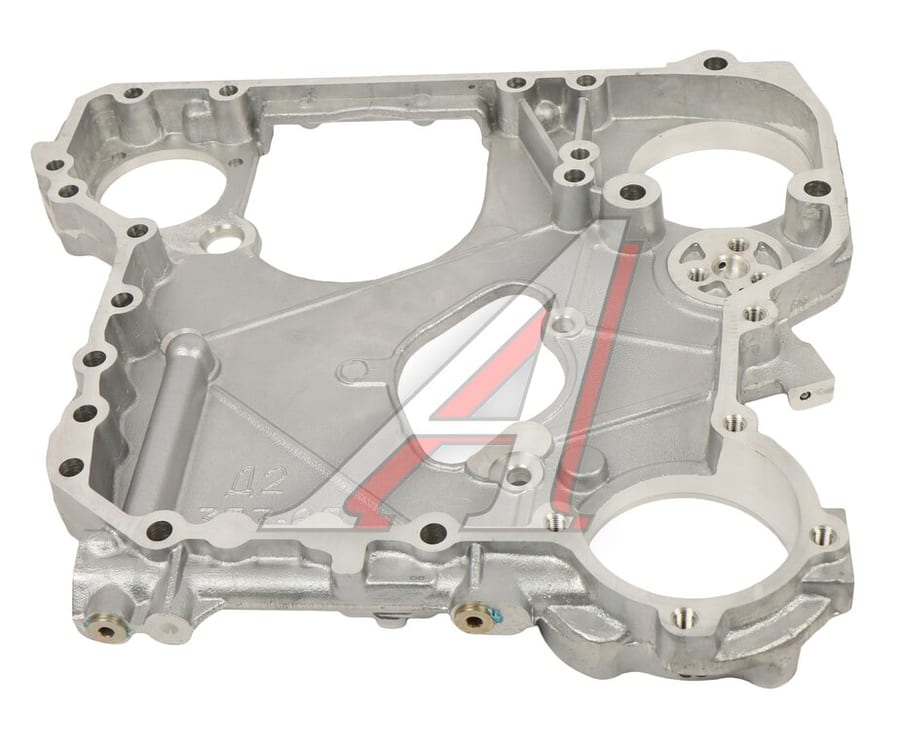

Комплект деталей для замены ТНВД Bosch на ТНВД ЯЗДА 536.3906007 Применяемость: двигатели ЯМЗ-536 с ТНВД Bosch CP 3.3 5340.1111008 Примечание: обновление программного обеспечения не требуется Состав: 1. ТНВД в сборе с шестерней 53676.1111008 (обозначение ЯЗДА: 53-50; 53.1111005-50; 536.1111010) 2. Корпус шестерен 5340.1002301-20 3. Кольцо уплотнительное 8.9492 х 2 шт. 4. Трубка высокого давления 53676.1112407 или -01 5. Топливопроводы дренажные 536.1104378-20 6. Трубка подвода топлива к двигателю 53643.1104410-20 7. Трубка подвода топлива к фильтру 53643.1104422-20 8. Трубка подвода топлива к ТНВД 53643.1104426-20 9. Фитинг прямой 651.1111032-10 х 2 шт. 10. Наконечник слива топлива 651.1104554 11. Болт М10х6g-35 8.9176 х 3 шт. Одноразовые части, не входящие в комплект, но подлежащие замене и, при необходимости, заказываемые отдельно: 1. Манжета задняя коленчатого вала 5340.1005161-02 2. Прокладка ГБЦ 536.1003206-10 3. Прокладка 536.1118158 4. Прокладка 5340.1118325 х 2 шт. 5. Шайба 312326-П х 4 шт. 6. Хомут 8.9988 х 2 шт. Инструкция по установке: При замене ТНВД 5340.1111008 на ТНВД 53676.1111008 (ЯЗДА), следует заменить корпус шестерен, трубки высокого давления от ТНВД к рампе, трубки низкого давления. Полный перечень деталей, включая одноразовые, которые нужно будет заменить при сборке, приведён в составе выше. 1. Перед установкой с трубки 536.1104378-20 демонтировать наконечник поз. 1 рис. 1. Установить трубку на ТНВД, подсоединить ее к рампе и к наконечнику штуцера слива топлива, закрепить используя хомуты 8.9988 (поз. 1, рис. 2) момент затяжки от 3 до 5 Н·м. Рис. 1 - Топливопроводы дренажные 536.1104378-20 2. В наконечник цанговый трубки 53643.1104410-20 (поз. 4, рис. 2) установить наконечник 651.1104554. 3. Перед монтажом трубок 53643.1104422-20 и 53643.1104426-20 к фильтру тонкой очистки топлива, из корпуса фильтра вывернуть штуцер 5340.1117017 (2 шт.) и установить фитинг прямой 651.1111032-10 (2 шт.) (поз. 9), момент затяжки 31,5 до 38,5 Н?м. 4. Болт М10х6g-35 8.9176 крепления ТНВД – момент затяжки 45 до 50 Н?м. Рис. 2 Эту деталь можно заменить на: 5340.1111008 ТНВД в сборе с шестерней
