Комплект ЯМЗ-536 переоборудования рампы BOSCH 536.1112303 на рампу BYC536.1112303-20 АВТОДИЗЕЛЬ

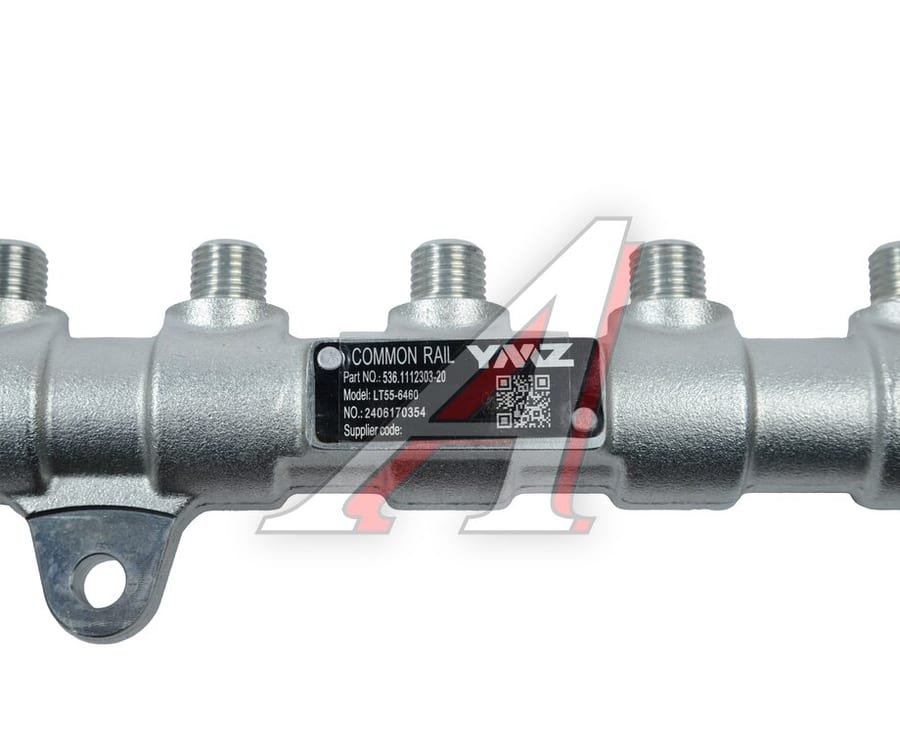

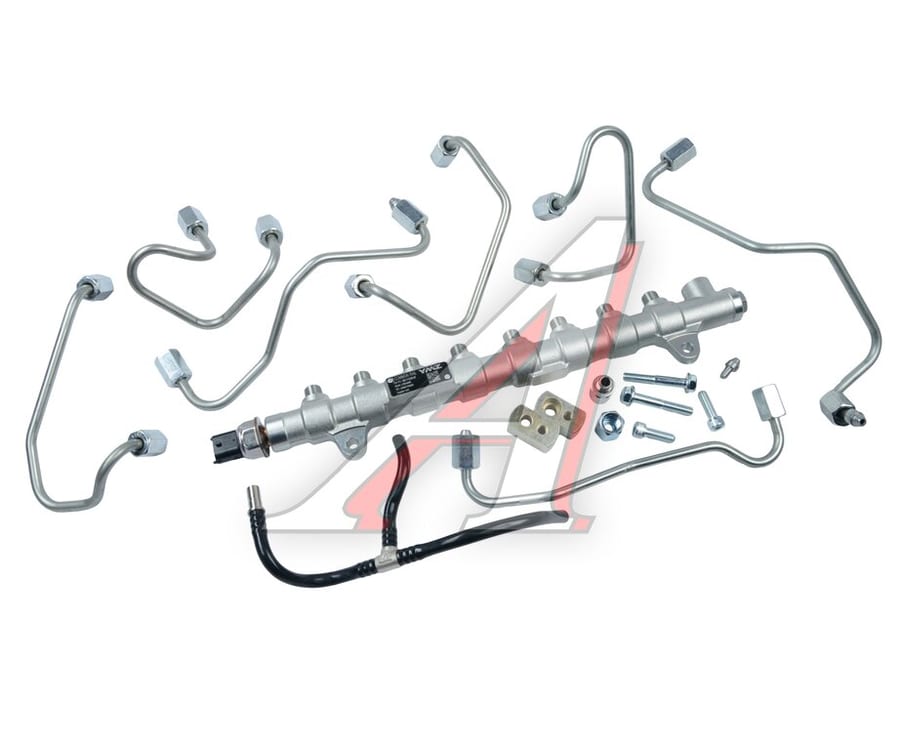

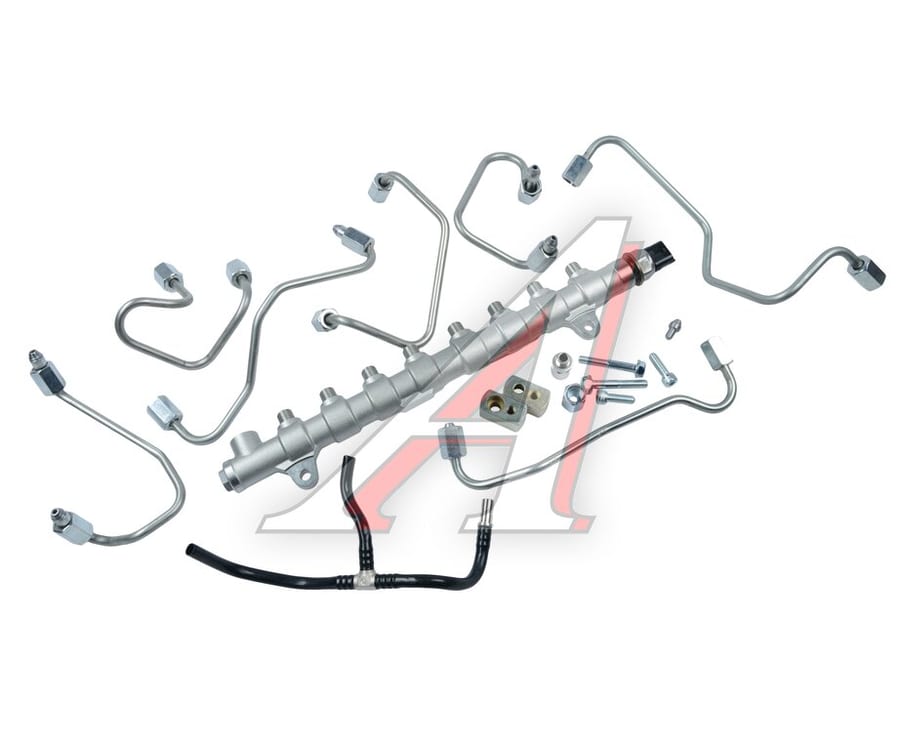

53403.3906007-10 Комплект деталей для замены рампы Bosch Применяемость: двигатели ЯМЗ-5340 с рампой 5340.1112303, с топливной аппаратурой 1800 бар (ТНВД CP3.3 5340.1111008) При замене рампы 5340.1112303 на рампу 5340.1112303-20 на двигателях ЯМЗ-534 с ТНВД 1800 бар, следует заменить трубки высокого давления, топливопровод дренажный. Состав: полный перечень деталей для замены приведен в таблице 1. Таблица 1 Инструкция по установке: 1. Установить опоры рампы 536.1112552 (поз. 1, рис.1 ) ввернув 2 винта 8.9362 (поз. 2) ее крепления предварительно от «руки». Спозиционировать опоры параллельно крышке головки цилиндров. Затянуть винты окончательно моментом 22 до 25 Н·м. 2. Установить рампу 536.1112303-20 (поз. 5) на опоры 536.1112552, через втулки 5340.1112550 (поз. 3) ввернув левый болты крепления 8.9362 от «руки». Ввернуть правый болт (поз. 4, рис. 1) от «руки» предварительно установить под него кляммер (поз. 1, рис 2), для хомута крепления трубки слива топлива с двигателя. Затянуть болты 8.9362 окончательно моментом 22 до 25 Н·м. 3. Закрепить трубку слива топлива с двигателя с помощью хомута (поз. 4, рис. 2) к кляммеру используя болт М6 (поз. 3) с гайкой (поз.2). Затянуть гайку с моментом 8 до 10 Н·м 4. Ввернуть фитинг прямой 651.1104282-10 (поз.6, рис. 1) от «руки». Затянуть фитинг окончательно моментом от 18 до 22 Н·м. Рис.1 Рис. 2 Рис. 3 5. Наживить гайки трубок высокого давления (поз. 7,8,9,10,11,15 рис. 3) на рампу и штуцера форсунок, гайки трубки высокого давления (поз. 14) на рампу и ТНВД от «руки». 6. Установить заглушку 53443.1112389 (поз. 13), затем наживить гайку соединительную 314721-П29 (поз.12) на рампу от «руки». Затянуть гайку окончательно с моментом от 30 до 35 Н·м. 7. Установить трубку дренажную 536.1104378-10 (поз. 16) на рампу, подсоединить ее к ТНВД и наконечнику штуцера слива топлива, используя хомуты 8.9988 (поз. 17). 8. Окончательно затянуть гайки трубок высокого давления - момент затяжки от 30 до 35 Н·м, хомуты – момент затяжки от 3 до 5 Н·м.
